چگونه قطعات کشیده شده عمیق را طراحی کنیم؟

طراحی قطعات عمیق کشیده فرآیندی پیچیده و دقیق است که به ترکیبی از دانش فنی، خلاقیت و تجربه عملی نیاز دارد. به‌عنوان یک تامین‌کننده قطعات عمیق، در پروژه‌های متعددی شرکت داشته‌ام، و می‌خواهم برخی از بینش‌های کلیدی را در مورد چگونگی طراحی موثر قطعات عمیق کشیده به اشتراک بگذارم.

آشنایی با اصول طراحی عمیق

کشش عمیق یک فرآیند فلزکاری است که در آن یک ورق فلزی تخت با استفاده از پانچ و قالب به شکل سه بعدی تبدیل می شود. این فرآیند شامل کشش فلز فراتر از نقطه تسلیم آن برای رسیدن به فرم مورد نظر است. برای شروع فرآیند طراحی، داشتن درک کامل از خواص مواد بسیار مهم است. فلزات مختلف مانند فولاد، آلومینیوم و مس دارای سطوح مختلف شکل پذیری، استحکام و شکل پذیری هستند. به عنوان مثال، مس دارای شکل پذیری بسیار خوبی است و آن را برای اشکال پیچیده عمیق مناسب می کند. می توانید در مورد آن بیشتر بدانیدقطعات مسی کشیده شدهدر وب سایت ما

مفهوم اولیه و جمع آوری الزامات

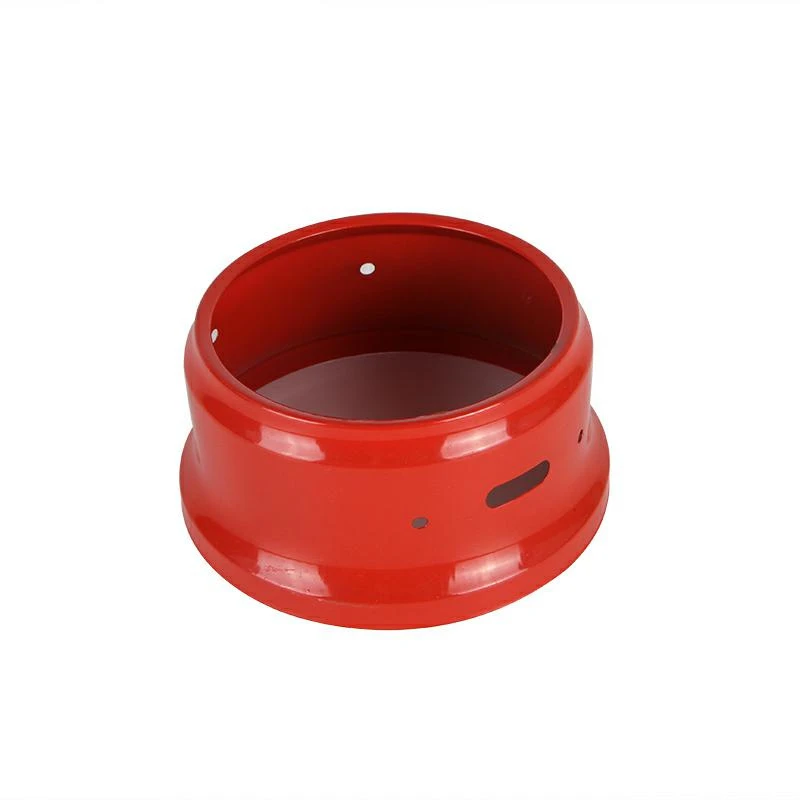

اولین قدم در طراحی قطعات کشیده شده عمیق، جمع آوری تمام اطلاعات لازم از مشتری است. این شامل الزامات عملکردی قطعه، مانند کاربرد مورد نظر، ظرفیت باربری و هر شرایط محیطی خاصی است که در معرض آن قرار خواهد گرفت. به عنوان مثال، اگر قطعه برای یک باشدمسکن ساعت زنگ دار، باید از نظر زیبایی شناسی دلپذیر باشد، دارای برش های مناسب برای دکمه ها و نمایشگرها باشد و بتواند از اجزای داخلی محافظت کند.

انتخاب مواد

پس از مشخص شدن الزامات، مرحله بعدی انتخاب مواد مناسب است. ملاحظاتی مانند هزینه، در دسترس بودن و عملکرد ضروری است. فولادهای با استحکام بالا اغلب زمانی استفاده می شوند که قطعه نیاز به مقاومت در برابر فشار قابل توجهی داشته باشد، در حالی که آلومینیوم به دلیل ویژگی های سبک وزن و مقاوم در برابر خوردگی آن یک انتخاب محبوب است. قطعات سرد می توانند مزایای منحصر به فردی را از نظر استحکام و دقت ارائه دهند. ما را بررسی کنیدقطعات سرد شکل گرفتهبخش برای جزئیات بیشتر

طراحی هندسه قطعه

هندسه قسمت عمیق کشیده شده یک جنبه مهم طراحی است. شکل باید به گونه ای طراحی شود که جریان مواد را در طول فرآیند کشیدن صاف کند. از گوشه های تیز و تغییرات ناگهانی در مقطع خودداری کنید، زیرا ممکن است منجر به ترک و چروک شود. یک قانون خوب این است که از فیله ها و شعاع ها برای سهولت انتقال بین بخش های مختلف قطعه استفاده کنید. علاوه بر این، نسبت ارتفاع به قطر قطعه باید به دقت در نظر گرفته شود. نسبت بالا ممکن است به چندین عملیات نقشه کشی نیاز داشته باشد که می تواند هزینه و پیچیدگی فرآیند تولید را افزایش دهد.

طراحی ابزار

طراحی ابزار، از جمله پانچ و قالب، ارتباط نزدیکی با هندسه قطعه دارد. ابزار باید با دقت طراحی شود تا از شکل گیری دقیق قطعه اطمینان حاصل شود. پرداخت سطح ابزار نیز نقش مهمی ایفا می کند. سطح صاف می تواند اصطکاک بین فلز و ابزار را کاهش دهد و در نتیجه کیفیت قطعه بهتری داشته باشد. ابزار باید از مواد با کیفیت بالا ساخته شود که بتواند در برابر نیروهای درگیر در فرآیند کشش عمیق مقاومت کند.

نمونه سازی و آزمایش

قبل از تولید انبوه قطعات کشیده شده عمیق، ایجاد یک نمونه اولیه ضروری است. نمونه سازی امکان تایید طرح و شناسایی هر گونه مشکل بالقوه را فراهم می کند. نمونه اولیه را می توان برای آزمایش عملکرد، تناسب و فرم قطعه مورد استفاده قرار داد. همچنین فرصتی برای انجام هرگونه تنظیمات لازم در طراحی فراهم می کند. پس از تایید نمونه اولیه، فرآیند ساخت می تواند ادامه یابد.

کنترل کیفیت

کنترل کیفیت بخشی جدایی ناپذیر از فرآیند ترسیم عمیق است. روش‌های بازرسی مختلف مانند اندازه‌گیری ابعاد، بازرسی سطح و آزمایش مواد باید برای اطمینان از مطابقت قطعات با مشخصات مورد نیاز استفاده شود. هر گونه انحراف از طرح باید به سرعت شناسایی و اصلاح شود.

ملاحظات هزینه

هزینه همیشه یک عامل مهم در فرآیند طراحی است. طراحان باید بین کیفیت و عملکرد قطعه و هزینه ساخت تعادل برقرار کنند. این را می توان با بهینه سازی طراحی برای کاهش میزان مواد مصرفی، به حداقل رساندن تعداد عملیات ساخت و انتخاب مواد مقرون به صرفه به دست آورد.

همکاری و ارتباطات

در طول فرآیند طراحی، همکاری و ارتباط موثر بین طراح، مشتری و تیم سازنده ضروری است. بازخورد مشتری باید در طراحی گنجانده شود و تیم سازنده باید در مراحل اولیه برای ارائه بینشی در مورد امکان‌سنجی طراحی مشارکت داشته باشد.

نتیجه گیری

طراحی قطعات عمیق کشیده یک فرآیند چند وجهی است که نیاز به برنامه ریزی دقیق، تخصص فنی و توجه به جزئیات دارد. با دنبال کردن مراحل ذکر شده در بالا، می‌توانیم از تولید قطعات با کیفیت بالا که نیازهای مشتری را برآورده می‌کنند، اطمینان حاصل کنیم. اگر برای پروژه خود به قطعات عمیق کشیده شده نیاز دارید، ما خوشحال خواهیم شد که در مورد نیازهای شما صحبت کنیم و راه حلی سفارشی به شما ارائه دهیم. برای شروع فرآیند تدارکات با ما تماس بگیرید و بیایید با هم برای تحقق ایده های شما همکاری کنیم.

مراجع

• Kalpakjian, S., & Schmid, SR (2008). مهندسی ساخت و فناوری. پیرسون پرنتیس هال.
• دیتر، جنرال الکتریک (1988). طراحی مهندسی: رویکرد مواد و پردازش. مک گراو - هیل.
